QUADRO & BIM
Van BIM-model naar kozijnproject.
En weer terug.
De kozijnen staan al in het BIM-model. Waarom zou je ze dan opnieuw invoeren? Met de nieuwe BIM-import neem je de beschikbare kozijngegevens mee naar Quadro en leg je direct de basis voor je verdere uitwerking.

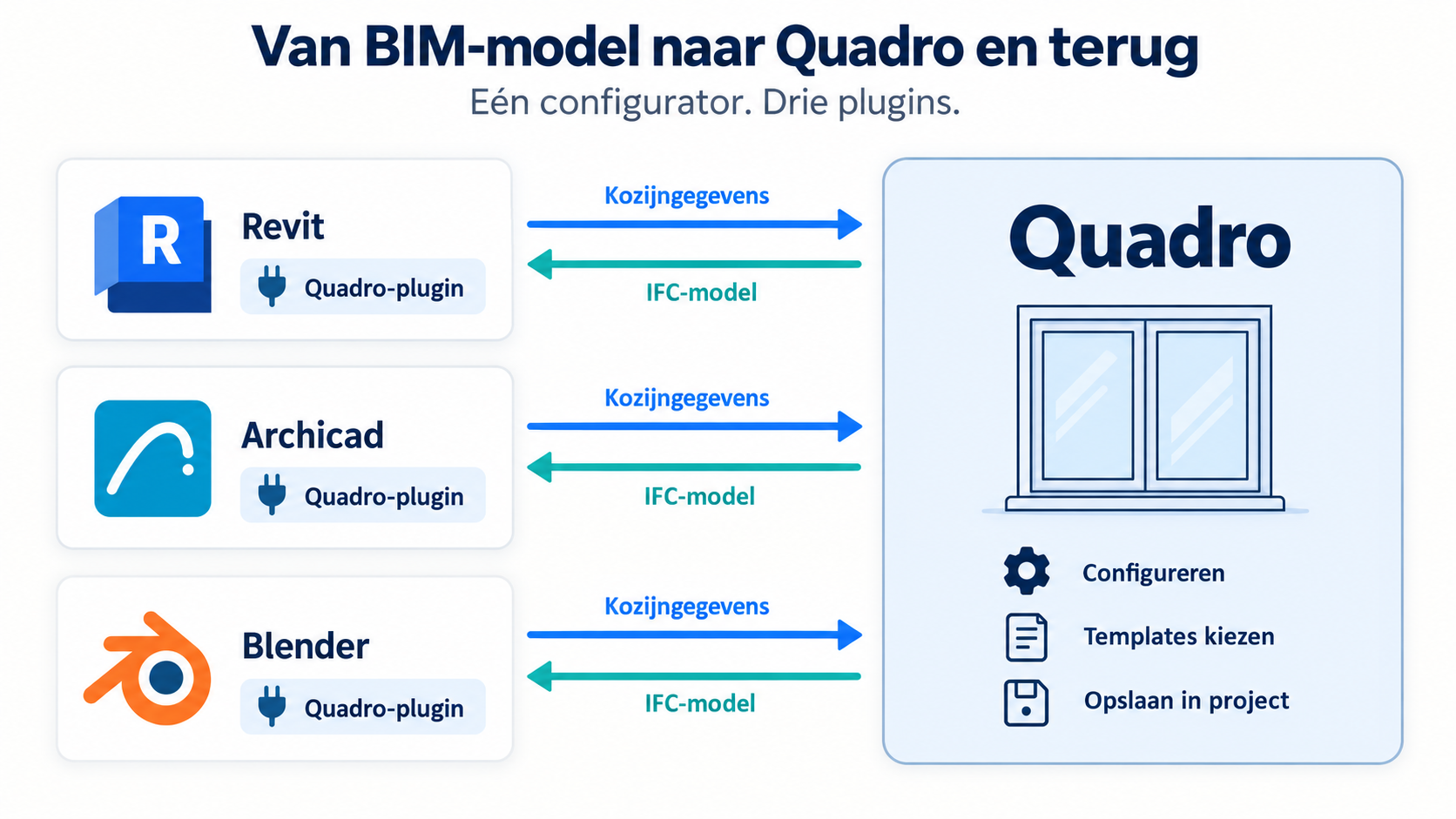

BIM PLUGIN
Van je BIM-model naar Quadro.
En terug naar je ontwerp.
Met de Quadro-plugin voor Revit, Archicad en Blender werk je een kozijn uit vanuit je eigen BIM-model. De plugin stuurt de contouren, vakverdeling en beschikbare kozijngegevens naar Quadro, zodat je direct met een ingevuld concept begint.
In Quadro maak je het kozijn af. Je kiest per vak een template, vult de uitvoering aan en slaat het kozijn op onder je project. Vervolgens haalt de plugin het uitgewerkte IFC-model op en plaatst het terug op de juiste positie in je ontwerp.
Zo verbind je het ontwerpen in je BIM-pakket met de kozijnconfiguratie in Quadro. Ook bij wijzigingen kun je hetzelfde kozijn opnieuw openen, aanpassen en bijwerken in je model.
BIM IMPORT
Eén import. Een project
dat al vorm krijgt.
Quadro leest maten, houten onderdelen, vakverdelingen en glasgegevens uit een JSON-bestand. Gelijke uitvoeringen worden gegroepeerd tot kozijnmerken. De afzonderlijke plaatsingen komen in een deelorder en worden gekoppeld aan de juiste projectverdieping.
Zo besteed je minder tijd aan overtypen en meer tijd aan het uitwerken van je kozijnen.

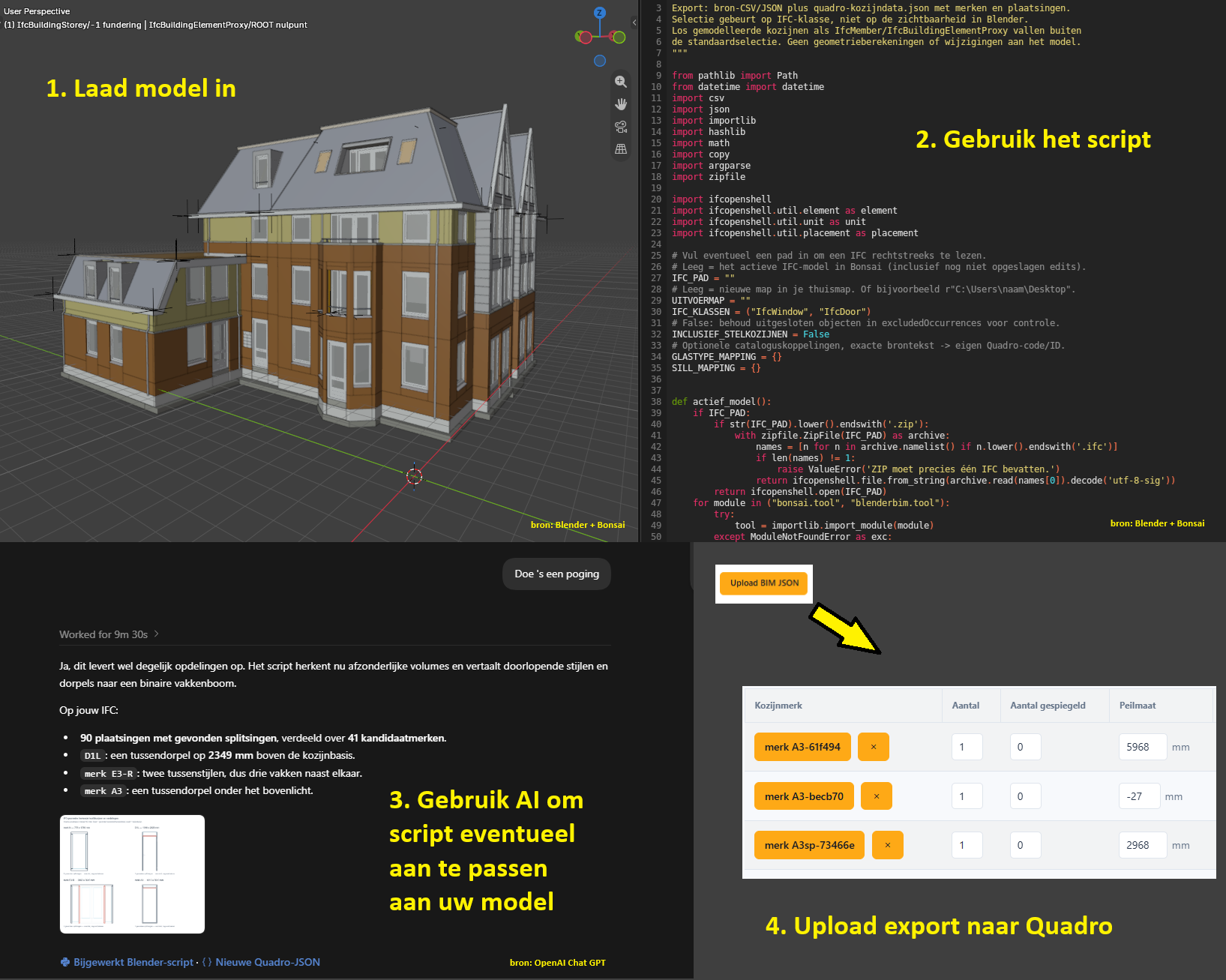

Jouw model. Jouw manier van werken.
Met het meegeleverde voorbeeldscript voor Blender en Bonsai vertaal je IFC-gegevens naar het Quadro-importformaat. Het script kun je zelf, of met hulp van AI, aanpassen aan jouw BIM-modellen. Ook andere systemen kunnen hetzelfde JSON-formaat aanleveren.
Bekijk het voorbeeldscript op GitHub (opent in een nieuw tabblad)Van concept naar uitgewerkt kozijn
De import maakt conceptkozijnen die je in Quadro controleert en verder uitwerkt. Het importverslag laat zien welke gegevens aandacht nodig hebben. Daarna vul je profielen, sponningen, hang- en sluitwerk en definitieve productkeuzes aan.
BIM EXPORT
Werk verder in Quadro.
Deel het resultaat als IFC.
Quadro biedt ook export naar .ifc, zodat je de uitgewerkte kozijnen weer kunt delen binnen het BIM-proces.

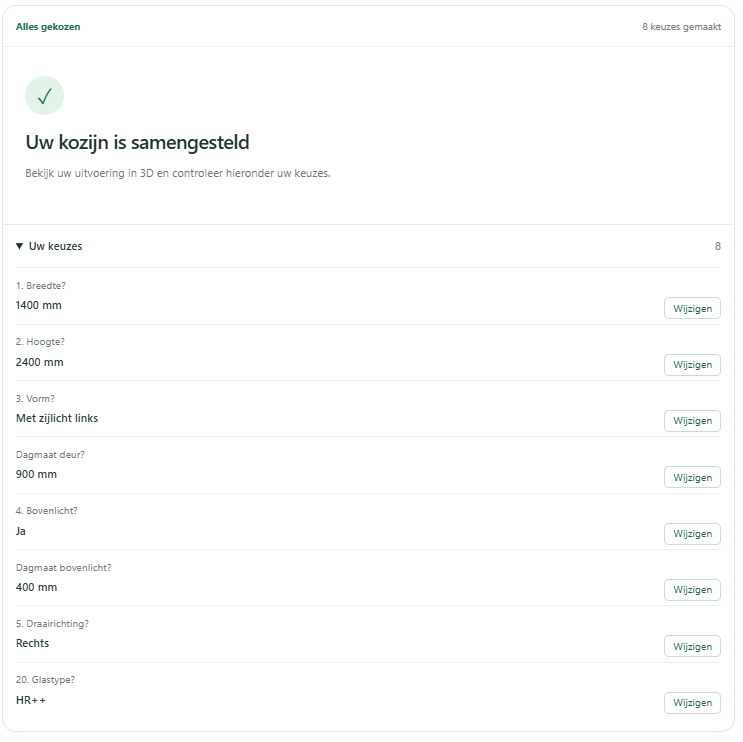

Samenstellen in de configurator
Kies de afmetingen, indeling en uitvoering van het kozijn. In dit voorbeeld: een deurkozijn met zijlicht en bovenlicht.
Bekijk afbeelding: Samenstellen in de configurator (nieuw tabblad)

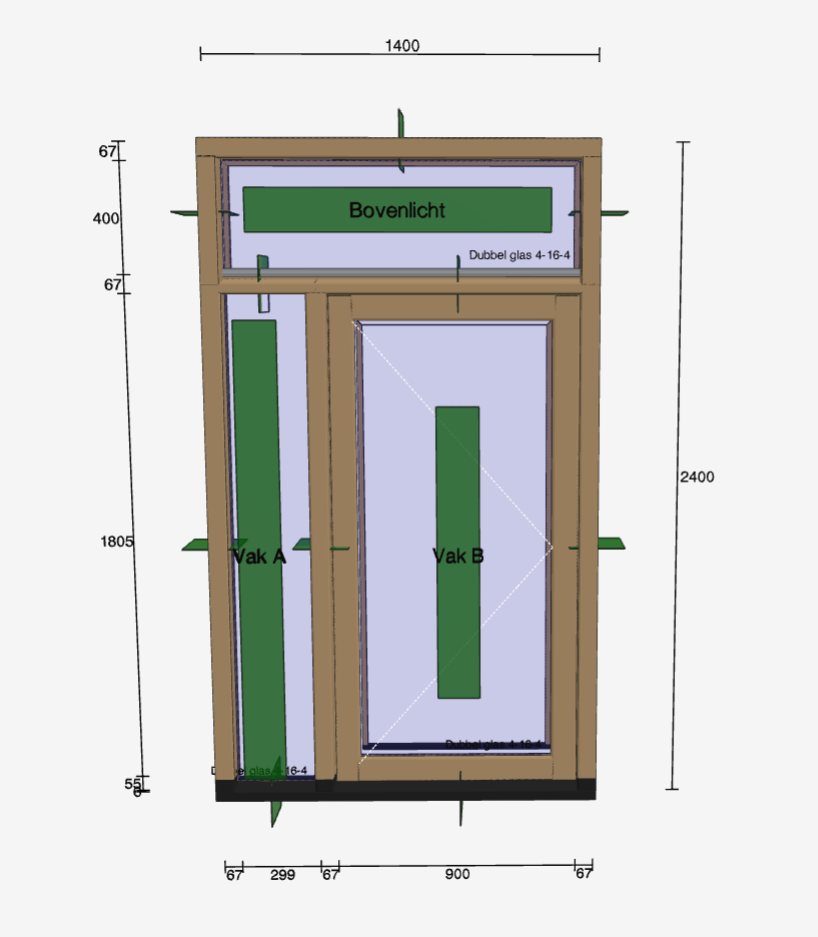

Het kozijn in Quadro
Bekijk het uitgewerkte kozijn met maatvoering en indeling. Zo zie je welk ontwerp de basis vormt voor de export.
Bekijk afbeelding: Het kozijn in Quadro (nieuw tabblad)

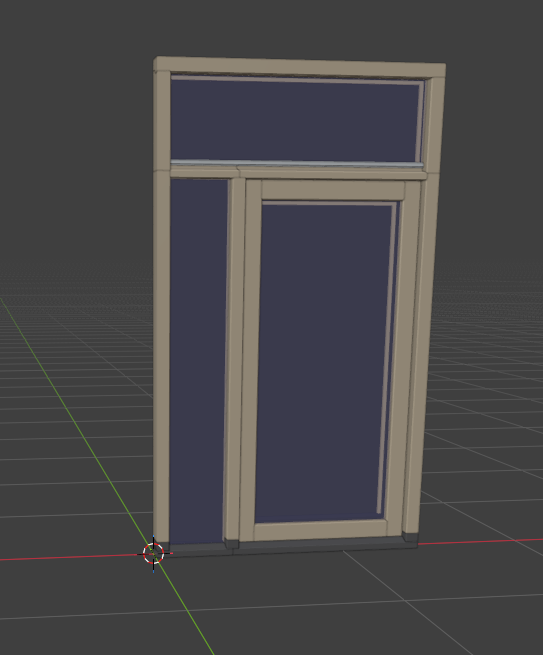

Het resultaat als IFC
Exporteer het kozijn als IFC voor gebruik in een BIM-omgeving. Hier zie je het model geopend in een externe viewer.
Bekijk afbeelding: Het resultaat als IFC (nieuw tabblad)ONTDEK QUADRO
Laat je BIM-model
het voorwerk doen.
Ontdek BIM-import en IFC-export in Quadro.
